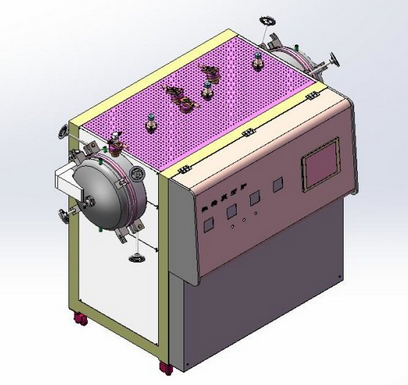

小型氧化亞硅氣相沉積實驗真空爐

應用領域：動力電池負極材料（氧化亞硅等可氣相沉積材料）

在線咨詢

聯系我們

分類：

小型氧化亞硅氣象沉積真空爐

產品描述

商品名稱: 小型氧化亞硅氣相沉積實驗真空爐
商品編號: 1096144086734884864

應用領域：動力電池負極材料（氧化亞硅等可氣相沉積材料）

1．產品名稱：小型氧化亞硅氣象沉積真空爐

2．應用領域：動力電池負極材料（氧化亞硅等可氣相沉積材料）

型號	裝料尺寸	裝載量	工作溫度	極限溫度	真空度	總功率	氣氛類別	工序時長
MGB15-85HH	Φ150 * 850	0.12M³	1350°C	1600℃	0.1* 0.5pa	35KW	Ar/N2	16H/爐

3. 工藝特點：三溫區設計，陶瓷內膽，溫差控制精度3°C，高溫高真空；具備脫水、混煉反應、提純等工藝能力。反應充分，成品率高（約70-80%）

------------------

真空爐是一種在加工過程中將爐內產品置于真空環境中的爐。由于沒有空氣或其他氣體，因此可以防止氧化，防止產品因?qū)α鞫鴵p失熱量，并消除污染源。

真空爐結構

真空爐是指在爐室特定的空間內，利用真空系統(由真空泵、真空測量裝置、真空閥門等組成)抽除爐室內的空氣，使?fàn)t室內的壓強小于一個標準大氣壓，爐室內的空間實現真空，然后對工件進行加熱。真空爐由爐體、真空系統、加熱元件、控溫系統、熱工儀表等部件組成。爐體通常采用不銹鋼或其他合金材料，具有較強的抗腐蝕性和耐高溫性。真空系統主要由機械泵、分子泵、渦流泵、真空閥門等組成，可達到較高的真空度。加熱元件一般采用電阻絲、石墨等材料，可對樣品進行快速、均勻的高溫加熱。控溫系統主要由溫度計、控制器、電源等組成，可實現對加熱過程的精確控制。

真空爐腔

真空爐爐腔主要分為不銹鋼爐腔、陶瓷纖維爐腔、鉬箔爐腔、石墨爐腔，最高溫度范圍為750℃至2200℃。

真空爐加熱元件

真空爐加熱元件主要分為電阻絲、硅碳棒、鉬絲棒、硅鉬棒、石墨、感應線圈等，最高溫度范圍為750℃~2200℃。

溫控系統

真空爐溫控系統主要由熱電偶(測溫)和溫控儀(控溫)組成，主要分為PID可編程控制、觸摸屏控制、PLC全自動控制。

真空系統

真空系統根據所需真空度由真空閥門、機械泵、擴散泵、羅茨泵等組成，最高真空度一般為7×10-3Pa。

水冷系統

根據爐室的大小，需要配套的水冷系統，以保證真空爐能正常工作。

密封爐殼

爐殼必須密封良好，以保證達到設計的真空度。
